跌落式熔斷器結構解析

恩彼邁跌落式熔斷器作為一種常用的短路保護開關,在 10kV 配電線路分支線或配電變壓器一次側發揮著關鍵作用,具有經濟、操作方便、適應戶外環境強等特點。了解其結構組成,有助于更好地運用和維護這一設備。

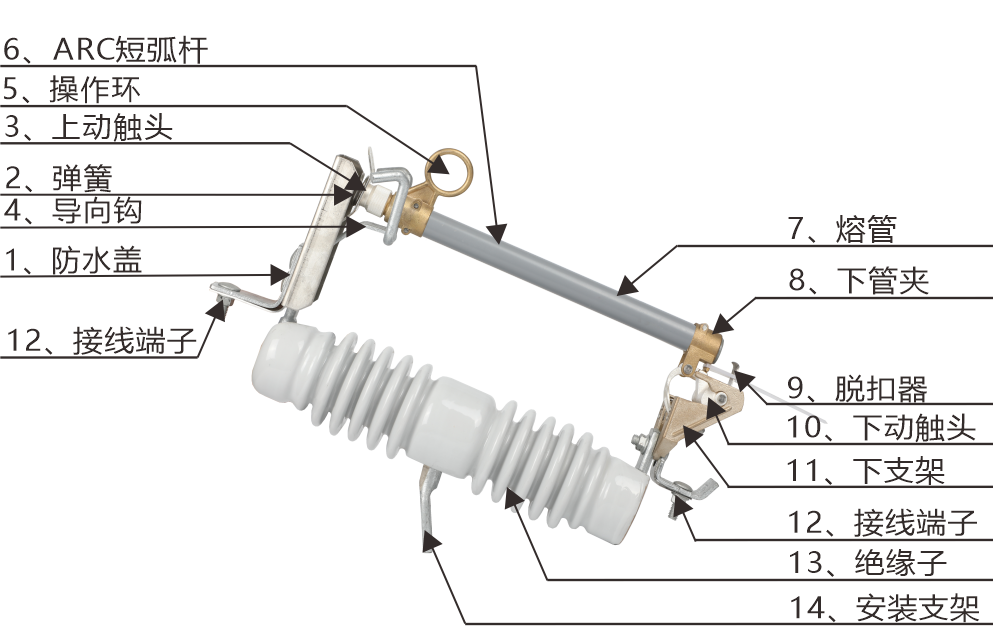

從整體架構來看,跌落式熔斷器主要由絕緣支座、動靜觸頭、熔絲管三大部分構成。

絕緣支座,如同它的名字一樣,起著至關重要的絕緣作用。它將熔斷器的導電部分與接地部分有效隔離,確保在高壓環境下,電流能夠按照既定路徑流通,避免發生漏電、短路等危險情況,為電力系統的安全穩定運行提供了基礎保障。

動靜觸頭則負責電路的連接與斷開。靜觸頭穩穩地安裝在絕緣支座的兩端,如同堅固的基石。而動觸頭,通常與熔絲管緊密相連。在正常工作狀態下,動觸頭與靜觸頭可靠接觸,電流得以順暢通過,保障電力傳輸。當故障發生時,動觸頭會迅速動作,與靜觸頭分離,切斷電路,防止故障范圍擴大。

熔絲管堪稱跌落式熔斷器的核心部件。它一般由內外兩層組成,內層為消弧管,多采用鋼紙管等材料。在電弧產生時,消弧管會在高溫作用下分解出大量氣體,這些氣體在管內形成高壓,強烈縱吹電弧,使其迅速拉長并熄滅,有效抑制了電弧對設備的損害。外層則是酚醛紙管或環氧玻璃纖維布管,主要起到機械保護和絕緣作用,增強熔絲管的整體強度,使其能夠承受各種戶外環境因素的考驗。

熔絲管內,熔絲無疑是重中之重。熔絲選用特殊的金屬材料,如銅銀合金等,這些材料具備熔點高、機械強度一定的特性。正常運行時,熔絲保持完整,確保電流穩定通過。一旦電路中出現過載或短路,電流急劇增大,熔絲會因過熱迅速熔斷,從而切斷電路,保護設備和線路安全。在熔管的上端,還設有一個釋放壓力帽,帽中放置著低熔點熔片。當開斷大電流時,上端帽的薄熔片迅速融化,實現雙端排氣,高效降低管內壓力;而開斷小電流時,薄熔片不動作,僅形成單端排氣,這種巧妙設計大大提升了熔斷器應對不同電流故障的能力。

跌落式熔斷器憑借各部件的協同運作,在電力系統中承擔著短路保護、過載保護以及隔離電路等重要職責,是保障電力系統安全穩定運行的堅實防線。

?
