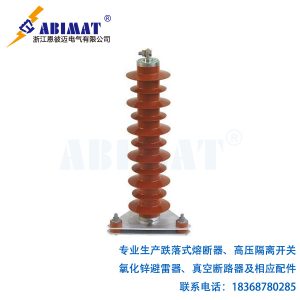

恩彼邁電氣3kv - 220kv 電站型氧化鋅避雷器以其卓越的性能成為保障電力系統安全穩定運行的關鍵力量。
這種電站型氧化鋅避雷器采用先進的技術和高質量的材料制造而成。其核心的氧化鋅電阻片具有出色的非線性伏安特性。在正常運行電壓下,電阻極高,幾乎無電流通過,確保對電力系統的正常運行不產生任何干擾。而當系統中出現過電壓時,電阻迅速降低,能有效地將過電壓限制在安全范圍內,保護電站內的各種電氣設備免受損害。
該氧化鋅避雷器從 3kv 到 220kv 的廣泛電壓覆蓋范圍,使其能夠滿足不同規模電站的需求。無論是小型發電站還是大型變電站,恩彼邁的電站型氧化鋅避雷器都能發揮可靠的保護作用。它可以為變壓器、開關設備、母線等重要設備提供全面的過電壓防護,大大提高了電力系統的可靠性和穩定性。
恩彼邁電氣在產品制造過程中,嚴格把控質量關。從原材料的選擇到生產工藝的每一個環節,都進行了精細的管理和嚴格的檢測。確保每一臺出廠的避雷器都具有卓越的性能和可靠的質量。同時,公司還提供專業的售后服務,為用戶解決在使用過程中遇到的各種問題??傊鞅诉~電氣生產的 3kv - 220kv 電站型氧化鋅避雷器,是電力系統中值得信賴的堅實護盾。
電站型避雷器技術參數
無間隙避雷器:
系統標準電壓有效值 | 避雷器型號 | 避雷器額定電壓 | 避雷器持續運行電壓力 | 直流1mA參考電壓有效值 | 0.75倍直流1mA電壓下最大泄露 | 8/20雷電沖擊電流殘壓下不大于 | 30/60操作沖擊電流殘壓下不大于 | 1/4陡坡沖擊電流殘壓下不大于 | 2000μs方波電流容量 | 4/10大電流耐受能力 |
---|---|---|---|---|---|---|---|---|---|---|
3kV | (HY)YH5WZ-3.8/13.5 | 3.8kV | 2kV | 7.2kV | 50μA | 12kV | 11.5kV | 15.5kV | 200A | 65kV |
3kV | (HY)YH5WZ-5/13.5 | 5kV | 4kV | 7.2kV | 50μA | 13.5kV | 11.5kV | 15.5kV | 200A | 65kV |
6kV | (HY)YH5WZ-7.6/27 | 7.6kV | 4kV | 14.4kV | 50μA | 27kV | 23kV | 31kV | 200A | 65kV |
6kV | (HY)YH5WZ-10/27 | 10kV | 8kV | 14.4kV | 50μA | 27kV | 23kV | 31kV | 200A | 65kV |
10kV | (HY)YH5WZ-12.7/45 | 12.7kV | 6.6kV | 24kV | 50μA | 45kV | 38.3kV | 51.8kV | 200A | 65kV |
10kV | (HY)YH5WZ-17/45 | 17kV | 13.6kV | 24kV | 50μA | 45kV | 38.3kV | 51.8kV | 200A | 65kV |
35kV | (HY)YH5WZ-42/134 | 42kV | 23.4kV | 73kV | 50μA | 134kV | 114kV | 154kV | 400A | 65kV |
35kV | (HY)YH5WZ-51/134 | 51kV | 40.8kV | 73kV | 50μA | 134kV | 114kV | 154kV | 400A | 65kV |
66kV | (HY)YH5WZ-84/221 | 84kV | 67.2kV | 121kV | 50μA | 221kV | 188kV | 254kV | 600A | 65kV |
66kV | (HY)YH5WZ-90/235 | 90kV | 72.5kV | 130kV | 50μA | 235kV | 201kV | 270kV | 600A | 65kV |
110kV | (HY)YH5WZ-100/260 | 100kV | 78kV | 145kV | 50μA | 260kV | 221kV | 299kV | 600A | 65kV |
110kV | (HY)YH5WZ-102/266 | 102kV | 79.6kV | 148kV | 50μA | 266kV | 226kV | 305kV | 600A | 65kV |
110kV | (HY)YH5WZ-108/281 | 108kV | 84kV | 157kV | 50μA | 281kV | 239kV | 323kV | 600A | 65kV |
66kV | (HY)YH10WZ-90/235 | 90kV | 72.5kV | 130kV | 50μA | 235kV | 201kV | 264kV | 600A | 100kV |
66kV | (HY)YH10WZ-84/221 | 94kV | 67.5kV | 121kV | 50μA | 221kV | 188kV | 248kV | 600A | 100kV |
110kV | (HY)YH10WZ-100/260 | 100kV | 78kV | 145kV | 50μA | 260kV | 221kV | 291kV | 600A | 100kV |
110kV | (HY)YH10WZ-102/266 | 102kV | 79.6kV | 148kV | 50μA | 266kV | 226kV | 297kV | 600A | 100kV |
110kV | (HY)YH10WZ-108/281 | 108kV | 157kV | 157kV | 50μA | 281kV | 239kV | 315kV | 600A | 100kV |
220kV | (HY)YH10WZ-192/500 | 192kV | 150kV | 280kV | 50μA | 500kV | 426kV | 560kV | 800A | 100kV |
220kV | (HY)YH10WZ-200/520 | 200kV | 156kV | 290kV | 50μA | 520kV | 442kV | 582kV | 800A | 100kV |
220kV | (HY)YH10WZ-204/532 | 204kV | 159kV | 296kV | 50μA | 532kV | 452kV | 594kV | 800A | 100kV |
220kV | (HY)YH10WZ-216/562 | 216kV | 168.5kV | 314kV | 50μA | 562kV | 478kV | 630kV | 800A | 100kV |
有間隙避雷器:
系統標準電壓有效值 | 避雷器型號 | 避雷器額定電壓 | 工頻放電電壓有效值不小于 | 1.2/50沖擊放電電壓峰值不大于 | 最大電導電流 | 8/20雷電沖擊電流殘壓下不大于 | 30/60操作沖擊電流殘壓下不大于 | 1/4陡坡沖擊電流殘壓下不大于 | 2000μs方波電流容量 | 4/10大電流耐受能力 |
---|---|---|---|---|---|---|---|---|---|---|
3kV | (HY)YH5WZ-3.8/12.0 | 3.8kV | 8kV | 12kV | 20μA | 12kV | 10.2kV | 13.5kV | 200A | 65kV |
6kV | (HY)YH5CZ-7.6/24 | 7.6kV | 16kV | 24kV | 20μA | 24kV | 20.4kV | 27kV | 200A | 65kV |
10kV | (HY)YH5CZ-12.7/41 | 12.7kV | 26kV | 41kV | 20μA | 45kV | 35kV | 46kV | 200A | 65kV |
35kV | (HY)YH5CZ-42/124 | 42kV | 80kV | 124kV | 20μA | 124kV | 100kV | 143kV | 400A | 65kV |
