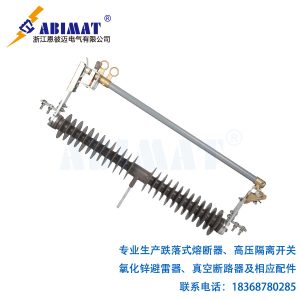

高原防風型跌落式熔斷器 HGRW1-35kV/200A 在電力領域中發揮著重要作用。它主要應用于 35kV 風電系統,通常裝配在配電變壓器的高壓側或者配電線的支干線路上。這款跌落式熔斷器能夠對輸電線路以及電力變壓器起到關鍵的保護作用。當出現過載或短路情況時,它能迅速響應,切斷故障電流,保障電力系統的安全穩定運行。同時,它還可以分合額定負荷電流,滿足日常電力調配的需求。
?
恩彼邁 HGRW1 跌落式熔斷器是專門針對風電場的特殊環境而設計開發的。在風電場中,風大、易無故障跌落、運行不穩定等因素一直困擾著電力設備的正常運行。而本產品憑借其操作簡便、維護便捷等優點,為風電場的電力保障提供了有力支持。它能夠有效解決常規熔斷器產品在風電場中無故障跌落的問題,大大提高了風電場的供電可靠性。無論是在惡劣的自然環境下,還是在高負荷的電力傳輸過程中,這款熔斷器都能展現出卓越的性能和穩定的品質,為風電系統的持續穩定運行保駕護航。
防風型跌落式熔斷器產品特性:
- 產品以復合材料作為絕緣體,中心材料為絕緣引拔棒。
- 開關觸頭由鋼、磷青銅材料及不銹鋼材料組成。
- 所有連接部分的標準件均采用不銹鋼標準件。
- 開關動作部分包括壓鑄銅件和玻璃纖絲纏繞管。
- 熔管上動觸頭采用雙觸頭組合設計,下動觸頭為翻轉觸頭設計方式。
- 絕緣體連接部分為精密鑄鋼鐵件,中心支架特別加厚,可有效避免外力影響導致開關整體變動。
- 該產品上靜觸頭為雙接觸面,第一處為施壓接觸方式,第二處為卡扣接觸方式。
- 下靜觸頭為銅壓鑄觸頭。
防風型跌落式熔斷器技術參數:
項目 | 單位 | 參數 |
---|---|---|
系統額定電壓 | kV | 35kV |
熔斷器額定電壓 | kV | 40.5kV |
額定電流 熔斷器底座 | A | 200A |
額定電流 熔斷件 | A | 25-200A任選 |
額定頻率 | Hz | 50HZ |
額定絕緣水平 額定雷電沖擊耐受電壓(峰值) 相對 | kV | 215kV |
額定絕緣水平 額定雷電沖擊耐受電壓(峰值) 斷口 | kV | 185kV |
額定絕緣水平 1分鐘工頻耐受電壓 相對 | kV | 110kV |
額定絕緣水平 1分鐘工頻耐受電壓 斷口 | kV | 125kV |
額定絕緣水平 1分鐘工頻濕耐受電壓 相對 | kV | 105kV |
額定絕緣水平 1分鐘工頻濕耐受電壓 斷口 | kV | 115kV |
額定開斷電流 | kA | 12.5kA |
熔斷器最小相間距離 | mm | 700mm |
機械穩定性(連續合分操作次) | 次 | 500次 |
允許溫升 熔體 | k | 217k |
允許溫升 其他零件及材料 | k | 300k |
承受靜拉力 | N | 75N |
爬電距離 | mm | 1250mm |
機械壽命 | 次 | ≧3000 |
結構型式 | 單柱式 |
